Машина может применяться на заводах в технологических линиях при приемке и сдаче материалов и испытаниях деталей, а также в лабораториях для учебных целей или научных исследовании.

Модификации: УММ-5, УММ-10, УММ-20, УММ-50, УММ-100, УММ-200.

Технические особенности

Испытательная машина состоит из следующих узлов: нагружающего устройства и пульта управления, включающего в себя силоизмеритель (динамометр), насосную установку, создающую рабочее усилие, и систему управления.

Нагружающее устройство и пульт управления монтируются на фундаменте и соединяются маслопроводами, по которым рабочая жидкость из бачка насосной установки нагнетается в рабочий цилиндр или возвращается в масляный бачок.

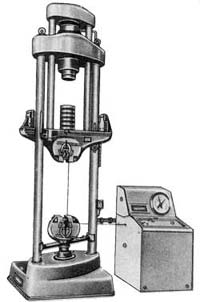

Испытательная машина — двухколонная, вертикальная, с гидравлическим приводом перемещения подвижной траверсы и с механическим приводом нижнего захвата.

Кинематически машина представляет собой две сопряженные рамы, из которых одна — неподвижная, а другая — подвижная. Неподвижная рама состоит из основания и траверсы цилиндра, соединенных двумя колоннами. В траверсе установлена гидравлическая пара, представляющая собой рабочий цилиндр и поршень. На подушку поршня через шарик и корпус опирается подвижная рама.

Подвижная рама составлена из подвижной траверсы и поперечины — траверсы верхней, связанной двумя тягами. Рабочий ход подвижной траверсы осуществляется гидравлическим приводом.

Механический привод нижнего захвата служит только для установки при настройке машины на испытание.Наличие механического привода расширяет пределы возможных испытаний образцов или изделий, облегчает и ускоряет процесс их установки.

Для управления механизмом привода нижнего захвата на правой колонне расположена кнопочная станция. Механизм привода нижнего захвата состоит из электродвигателя, червячной передачи — червяка, червячного колеса и винта, на котором закреплен нижний захват.

Подвижная траверса в нижней своей части снабжена универсальной захватывающей головкой для набора приспособлений при испытании на разрыв и является верхним захватом. Сбоку нижнего и верхнего захватов выведены ручки механизма для расширения захватывающего приспособления и предварительного зажима образца или изделия.

Верхняя часть подвижной траверсы служит столом, на котором устанавливается нижняя часть приспособлений для испытания образцов на сжатие,на изгиб и загиб вплотную.

В пульте управления размещены силовозбудительное устройство (насосная установка) с централизованным управлением и силоизмерительное устройство (динамометр).

Насосная установка собрана отдельным узлом и устанавливается на раме пульта управления, остовом насосной установки является бачок, заполненный маслом.

Изменение давления в рабочем цилиндре испытательной машины, связанном с цилиндром маятникового силоизмерителя при помощи трубопровода, передается плунжеру силоизмерителя. Плунжер, воспринимая давление в системе, при своем перемещении посредством тяг вызывает поворот рычага и штанги маятника в пределах 45°. Для уменьшения сил трения плунжера о стенки силоизмерительного цилиндра плунжер приводится во вращение от электродвигателя через червячную передачу. Для ограничения обратного хода штанги установлен амортизатор.

В верхней части цилиндра силоизмерителя установлен клапан, выполняющий роль гидравлического тормоза. Действие клапана состоит в том, что при сбросе нагрузки в испытательной машине при разрыве образца или быстром снятии нагрузки, масло из цилиндра силоизмерителя вытекает не мгновенно, а постепенно с определенной, наперед заданной скоростью, поэтому штанга с грузом опускается плавно.

На пульте управления установлен диаграммный аппарат барабанного типа, который может вычерчивать диаграмму «Нагрузка-деформация» испытуемого образца.

Технические характеристики

Наименование параметров	УММ-5	УММ-10	УММ-20	УММ-50	УММ-100	УММ-200
Наибольшая предельная нагрузка, тс	5	10	20	50	100	200
Наибольшая нагрузка при испытании на плотный загиб, тс		7	15	35	70	140
Ход поршня рабочего цилиндра, мм		250	250	300	300	300
Максимальное рабочее давление, кг/см,²		160	175	250	250	160
Наибольшая скорость движения активного захвата без нагрузки, мм/мин		200	200	100	100	50
Наибольшее расстояние, мм - между опорами при испытании на сжатие - между захватами при испытании на растяжение (не включая рабочего хода поршня)		300 400	500	400 600	600 800	700 1200
Диаметр опоры для испытания на сжатие, мм		80	160	150	200	200
Расстояние между опорами при испытании на изгиб, мм	50-600	50-600	50-800	50-1000	50-1200
Ширина рабочего пространства для испытания на изгиб, мм		150	210	225	360	380
Расстояние от оси образца до колонн, мм		172,5	183	319	450	495
Стрела прогиба при испытании на изгиб и плотный загиб, мм		100	120	150	150	200
Число шкал (поясов) нагрузок	4
Наибольшая погрешность показаний машины, начиная с 10% от предельного значения шкалы, но не ниже 4% от предельной нагрузки, %	±1
Мощность электродвигателя нижнего захвата, кВт	1	0,27	0,27	0,6	1	1
Габаритные размеры, мм	1225 x 620 x 2138	1950 x 1020 x 2740	2320 x 1020 x 2950	2500 x 1020 x 3640	2600 x 1020 x 4515	1040 x 2880 x 5770
Масса, кг	643	1142	1760	3010	5320	11280
